Jak vybrat správnou technologii výseku a rýhování pro vlnitou lepenku?

Protože vlnitá lepenka zůstává základním prvkem udržitelných obalů a displejů, je investice do správné technologie výseku zásadní. Tento průvodce zkoumá kompromisy mezi plochými, rotačními a digitálními laserovými systémy a zdůrazňuje, jak automatizace a údržba řízená umělou inteligencí od lídrů, jako jsou Bobst a Highcon, maximalizují výkon a přesnost.

Vlnitá lepenka je jedním z nejjednodušších, nejudržitelnějších a nejuniverzálnějších substrátů, který se hodí jak pro výstavní grafiku, tak pro různé typy obalů. Abyste z ní však mohli vytěžit maximum, musíte ji umět řezat a přidávat záhyby, abyste mohli tvořit krabice nebo stojany. To znamená investovat do vysekávacího stroje, který zvládne velkoobjemovou práci typickou pro většinu výrobních linek na vlnitou lepenku. Výsek jako takový je pro pracovní postup při výrobě vlnité lepenky naprosto zásadní pro vytváření konzistentních opakovatelných tvarů při vysokých rychlostech.

Samotná vysekávací fréza je jednoduše ocelová fréza, kterou lze přitisknout na každou vlnitou lepenku a vyříznout požadovaný tvar a v případě potřeby vytvořit záhyby. Výsek by měl zajistit čisté ostré hrany bez uvolněných vláken nebo trhlin. Rýhování se většinou provádí stejným zařízením, ale s kratší hranou, aby se zajistilo, že se materiál neprořízne.

Hlavním problémem efektivního vysekávání je zajištění rovnoměrného a stálého tlaku na vysekávací stroj, aby bylo možné vytvářet čisté řezy a záhyby při vysokých rychlostech. To se liší od jedné zakázky ke druhé v závislosti na tloušťce desek. Důležité je sledovat, zda se výseková matrice neopotřebovala. Výseková řezačka by měla obsahovat také vhodné moduly podavače a odizolovače. Desky se často deformují, takže dobrý podavač je nezbytný, aby nedocházelo k zasekávání a trhání. Stejně tak budete potřebovat odizolovací modul pro odstranění odpadu, aby nedocházelo k ucpávání řezacího prostoru. Důležité je také dobře kontrolovat vlhkost desek, aby nedocházelo k praskání v místech rýhování.

Základní volba je mezi plochým a rotačním výsekem. Plochý výsek využívá plochou matrici v kombinaci s lisovací deskou k vyřezávání tvarů nebo vytváření záhybů. Lze při něm vytvářet velmi přesné řezy. Variantou tohoto postupu je použití válcového válce jako přítlačné desky, který může vyvíjet tlak rovnoměrněji a je užitečný při práci se silnějšími nebo většími formáty. Dále existuje rotační výsek, který používá rotující válcovou matrici. Tento způsob je široce používán pro etikety, fólie a skládací kartony a také pro některé velmi objemné výroby vlnitých krabic.

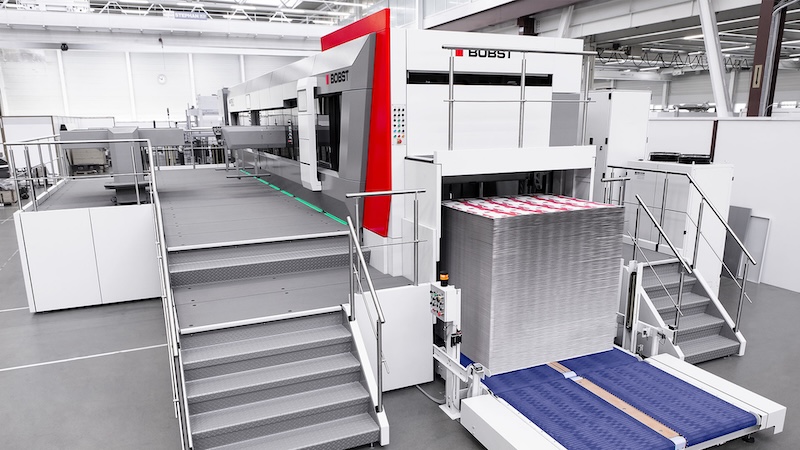

Existuje příliš mnoho výsekových strojů na to, abychom je všechny probrali, proto jsme uvedli některé z nejběžnějších, abychom ilustrovali, jaké funkce jsou potřeba. Například společnost Bobst vyrábí řadu plochých výsekových strojů, které nabízejí různé velikosti a sady funkcí a které jsou určeny pro trh se skládaným kartonem, který zahrnuje také vlnité desky. V nabídce je například řezací stroj Mastercut 1.65 PER, který byl speciálně navržen pro proces litografického potisku Lam, kdy se litografické nebo dokonce digitálně potištěné archy používají jako horní kryt vlnitých lepenek a na místě se laminují. Má dostatečnou řeznou sílu, aby prošel vlnitými lepenkami, ale je dostatečně jemný, aby nepoškodil potištěné archy. Zvládne řezat desky o rozměrech až 1,65 x 1,3 m a tloušťce až 7 mm a pracuje rychlostí až 7 000 listů za hodinu.T

čínská společnost Masterworks, která vyrábí většinu postprodukčních zařízení Heidelberg. Do této řady patří například tiskárna EcoPress MK 1050E, která pojme archy o rozměrech až 1050 x 750 mm, ale s maximální velikostí výseku 1040 x 740 mm. Bude pracovat s papírem a lepenkou i vlnitou lepenkou do tloušťky 4 mm. Může pracovat rychlostí až 7500 obr.

Společnost Koenig a Bauer prodává řadu různých výsekových strojů, včetně plochých i rotačních. Většina plochých výsekových strojů zvládne vlnité lepenky do tloušťky 3 mm, ale stroj Ipress 145 Pro zvládne vlnité lepenky o rozměrech 1,05 x 1,45 m a tloušťce až 4 mm. Pracuje rychlostí až 7000 otáček za minutu. Dceřiná společnost Celmacch společnosti Koenig and Bauer vyrábí řadu rotačních výsekových strojů ChromaCut, které se obvykle instalují s integrovanou tiskovou jednotkou. Nejrychlejší z nich, ChromaCut X Pro, zvládá desky o tloušťce až 9 mm a dokáže produkovat až 12 000 obr.

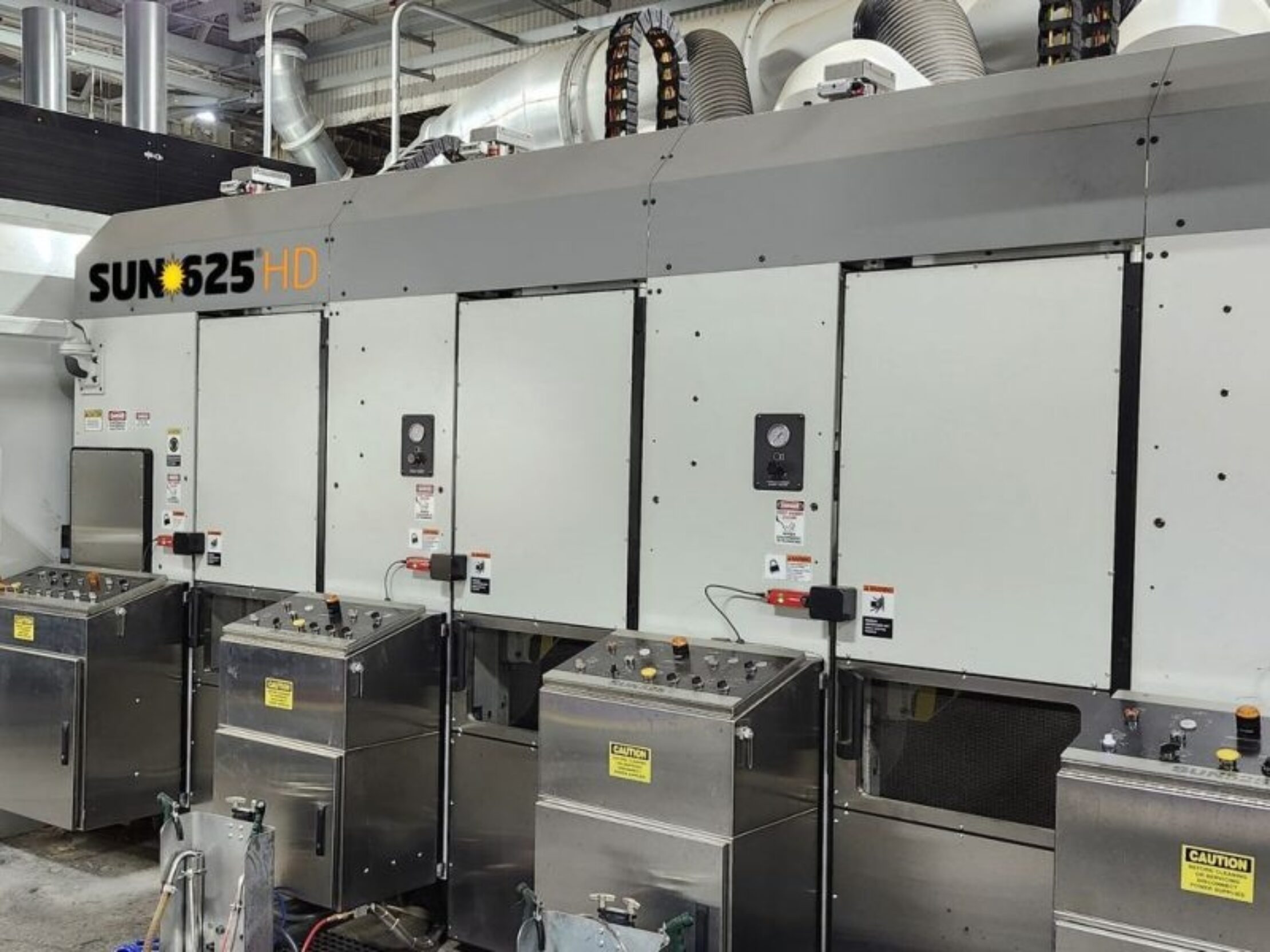

Společnost Sun Automation vyrábí rotační řezačku vlnité lepenky Sun625, která je určena především pro velkosériové výrobce obalů. Zvládne archy o rozměrech až 1,53 x 3,17 m s maximální rychlostí 12 000 otáček za minutu. Její součástí je výkonnostní analýza a prediktivní údržba a také flexotisková jednotka. K dispozici je také verze HD, která nabízí robustnější konstrukci, lepší automatizaci a přesnější výsek s vyšší rychlostí pro delší série.

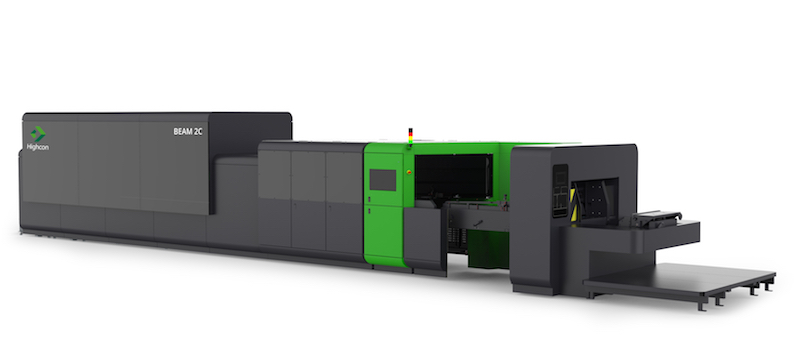

Společnost Highcon nabízí možnost digitálního vysekávání, přičemž vyrábí řadu různých strojů určených pro zpracování skládaného kartonu nebo vlnité lepenky až do velikosti B1. Patří sem model Euclid 5C, který je určen pro menší firmy, a Beam 2C, který je vhodný pro větší uživatele s delšími nájezdy a vícesměnným provozem.

Společnost Highcon odděluje rýhování od vlastní fáze řezání. Pro rýhování používá společnost Highcon samostatný stroj zvaný Beam Writer, který vytváří speciální fólii pomocí technologie Digital Adhesive Rule Technology neboli DART, která spočívá v tom, že se na fólii kápne polymerová kapalina, která odpovídá návrhu v souboru DXF nebo PDF, a poté se vytvrdí, čímž se vytvoří tvrdé vystouplé čáry. Tato fólie se poté umístí na podklad a pomocí přítlačného válečku se vyvýšené čáry vytlačí a vytvoří se na podkladu záhyby. Poté se substrát přesune k řezání, které se provádí soustavou laserů CO2, jež mohou měnit vzor řezu pro každý jednotlivý arch. Uživatelé mohou nastavit hloubku řezání laserem pro úplné řezání, poloviční řezání, perforaci nebo leptání a přizpůsobit výšku rýh podle tloušťky substrátu, stejně jako odizolování podle rozložení.

Kromě toho společnost Highcon vyvíjí mnohem větší stroj s kódovým označením Vulcan, který bude zpracovávat vlnité lepenky o rozměrech 1,4 x 1,7 m a tloušťce až 5 mm. Vulcan je ještě několik let v nedohlednu, ale Highcon plánuje maximální výkon 3000 plných listů za hodinu, což je přibližně 7000 m2 za hodinu. Je tedy navržen tak, aby zvládal více než jen krátké série obalů a bude přímo konkurovat běžným vysekávacím strojům.

Souhrnně lze říci, že vysekávací stroje jsou významnou investiční položkou, ale jsou schopny zpracovávat velké objemy vlnité lepenky. Někteří výrobci nyní začínají přidávat software s umělou inteligencí, který umožňuje prediktivní údržbu, aby se snížil odpad a zlepšila se propustnost v rámci pokračujícího boje za kontrolu nákladů v celé výrobní sérii.
