Las mesas de corte digitales más habituales

Las mesas de corte digitales son un kit esencial para la mayoría de las impresoras de gran formato, pero hay bastantes opciones para elegir.

Como todo proveedor de servicios de impresión sabe, la impresión es solo la mitad del juego; el material impreso todavía tiene que estar terminado, convertido en un producto, antes de que pueda venderse. Y de todos los diversos tipos de equipos de acabado disponibles, la mesa de corte digital se encuentra entre los más versátiles. No son baratos, pero como con cualquier cosa, obtienes lo que pagas y una mesa de corte de buena calidad durará más que la mayoría de las impresoras, y debería poder manejar la salida de varias impresoras.

La mayoría de las mesas de corte pueden hacer frente a una amplia gama de aplicaciones. Los usuarios de gran formato comenzaron a comprar mesas de corte hace veinte años cuando aparecieron las primeras impresoras de superficie plana, con el fin de cortar tableros rígidos para usos gráficos de visualización. Pero hoy en día estas mesas también se utilizan para empaques de tiradas cortas, así como para cortar textiles para prendas de vestir y aplicaciones de decoración del hogar.


Leyenda: La mesa de corte G3 de Zund se puede utilizar con una amplia gama de materiales.

En su forma más simple, estas mesas consisten en una superficie plana para sostener los medios, con un pórtico que atraviesa la longitud de la cama y sostiene un cabezal de corte que se mueve a lo ancho. Sin embargo, hay una serie de cosas a considerar antes de decidir en cuál invertir. La más obvia es el tamaño de la cama, que debe ser lo suficientemente grande para hacer frente a los trabajos que está haciendo ahora, y el tipo de trabajo que desea hacer. en el futuro.

Obviamente, una cama más grande requerirá un pórtico más ancho, y los cabezales de corte tendrán que moverse a través de un área más grande y esto ejercerá más presión sobre el sistema de transmisión. Algunas de las mesas más simples utilizarán una correa para impulsar los movimientos del pórtico, pero una unidad de piñón y cremallera será más precisa y las mesas más grandes se beneficiarán de un motor magnético lineal para un corte más preciso. Además, cuanto más rápido el sistema de transmisión pueda mover el cabezal, más productiva será la mesa.

La mayoría de los proveedores ofrecerán una variedad de cabezales de corte, pero al menos debería haber un cabezal capaz de sostener múltiples herramientas y capaz de cambiar automáticamente entre herramientas para evitar que el operador tenga que hacer esto. El cabezal debe ser lo suficientemente potente para manejar todos los sustratos que desee cortar. Cuanto más denso sea el material, más potencia necesitará. La mayoría de las mesas deberían poder manipular láminas de plástico, núcleo de espuma y cartón ondulado, pero pueden ralentizarse para la madera y el aluminio compuesto.

La mayoría de los proveedores también ofrecerán una buena variedad de herramientas diferentes, que deberían incluir herramientas para hendir y perforar, así como una herramienta de enrutamiento para tratar con algunos de los materiales más densos. Además de un cuchillo de corte básico, también debe haber un cuchillo tangencial y herramientas para tipos específicos de corte, como corte en V y corte en forma de beso.

Además, así como las impresoras de inyección de tinta se han vuelto más rápidas, las mesas de corte han tenido que mantenerse al día. Por lo tanto, la mayoría de los proveedores también ofrecen opciones de carga y descarga automatizadas similares a las que cubrimos el mes pasado para las impresoras. Esto incluye cargadores de paleta para materiales rígidos, así como bobinadoras para manipular sustratos alimentados por rollo, aunque existe una gran variación entre los diferentes proveedores.

Amplia selección

Hay muchas mesas de corte digitales de superficie plana disponibles, demasiadas para mencionarlas todas aquí. Pero una breve encuesta de algunas de las más comunes debería dar una idea de qué tipo de opciones están disponibles.

Kongsberg, que ahora es una empresa independiente, ha dividido su gama en tres plataformas diferentes. El más básico de ellos es el XE, que puede manejar soportes de hasta 1x1,5 metros y está destinado principalmente a prototipos y embalajes de tiradas cortas. Luego está la serie X más grande, que es adecuada para aplicaciones de empaque y gráficos de pantalla. La parte superior de la gama es la serie C, con mesas más resistentes y velocidades de corte más rápidas.

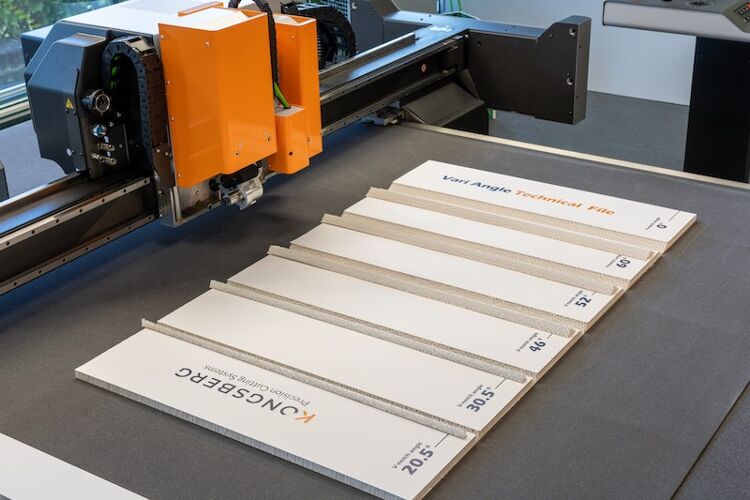

Además, hay una variedad de herramientas de corte, incluida una herramienta VariAngle lanzada recientemente que puede cortar muescas entre 0º y 60º sin la intervención del operador. Kongsberg también vende varias opciones para cargar y descargar automáticamente medios de las mesas de corte, incluidos alimentadores y apiladores, así como un manipulador de material robótico, además de un alimentador de rollo motorizado para textiles y medios flexibles.

La empresa suiza Zund tiene dos plataformas principales, incluida la G3, con una opción de cinco anchos, cada uno disponible en varias longitudes desde 1,3 x 1,6 m hasta 3,2 x 3,2 m. Para una mayor productividad, Zund vende el D3, que cuenta con dos vigas de corte independientes.

Existe una opción más económica, la S3, disponible en seis tamaños desde 1,3 x 0,8 m hasta 2,2 x 1,2 m. Además, Zund ofrece la mesa de corte L3 que ha sido diseñada específicamente para trabajar con cuero.

Además de las mesas de corte, Zund tiene una gama muy amplia de herramientas de corte, que incluyen un enrutador y un cortador láser, así como herramientas para hendir, perforar y varios tipos especializados de corte. También hay sistemas de carga automática para manipular tableros rígidos y sistemas de enrollado para materiales flexibles disponibles para las series G3 y D3.

Elitron produce una serie de mesas de corte para trabajos pesados, como la Kombo SD, disponibles en tamaños desde 1,6x2m o 3,1x2m y cortando a velocidades de hasta 102 m / min. Hay opciones para agregar una cámara, incluida una opción de sistema de búsqueda que puede reconocer imágenes impresas y elegir automáticamente el archivo de ruta de corte correcto. También hay una versión con cinta transportadora, la Kombo SDC, que permite una mayor automatización. Además, existen otras opciones para la carga y descarga automática de sustratos.

La empresa surcoreana DYSS ha producido su serie X de mesas de corte de superficie plana. Esto incluye el X5, diseñado principalmente para la creación de prototipos y la producción de tiradas cortas. El caballo de batalla principal de Dyss es el X7, disponible en 11 tamaños desde 1,35 x 2,55 m hasta 3,25x3 m. También hay una opción de transportador y alimentador de rollo automático para que pueda cortar tablas que sean más grandes que el tamaño de la mesa. La parte superior de la gama Dyss es la X9, disponible en tamaños desde 1,6x2,45 ma 3,2x3 m. Es similar a la serie X7 pero con un sistema de control de movimiento más preciso.

Además, Dyss vende una serie de herramientas de corte, como una cuchilla tangencial, una herramienta de corte de beso y una rebajadora. Hay una variedad de cabezales, incluido el Super Head, que puede contener dos herramientas y un enrutador y un cabezal triple que puede llevar tres herramientas. Dyss también vende un módulo Vision que usa una cámara para guiar la herramienta de corte. El software K-cut puede volver a calcular las rutas de corte para tener en cuenta las distorsiones en los medios. También hay un alimentador de hojas automático disponible.

Summa fabrica la serie F de cortadoras de cama plana, incluida la más reciente, la F1432, que se presentó a fines del año pasado. Esto puede tomar rollos de 137 cm de ancho, así como tablas de hasta 129 x 305 cm y la cama se puede dividir en seis zonas. Hay otros cuatro modelos, que varían en tamaño desde 1.6x1.2m hasta 3.2x3.27m. Ofrecen una velocidad de corte de hasta 1000 mm / seg. Summa actualizó recientemente el sistema de seguridad de la serie F, que cuenta con múltiples sensores que pueden detectar rápidamente el movimiento humano cerca de la máquina y ahora está montado en la viga superior.

En conclusión, estas tablas generalmente están diseñadas para durar, por lo que es importante tener en cuenta las necesidades futuras de su negocio al revisar las especificaciones. Y con tantas opciones disponibles, obviamente vale la pena tomarse el tiempo para revisar todos los proveedores para encontrar la combinación correcta de características y precios.
