Die Wahl des richtigen Schneideplotters

by FESPA | 30.03.2022
Die Wahl des richtigen Schneideplotters

Schneideplotter können für eine Vielzahl unterschiedlicher Anwendungen eingesetzt werden, halten aber lange. Nessan Cleary erläutert, wie Sie sicherstellen, dass Sie den richtigen Plotter für Ihre Anforderungen auswählen.

Es gab eine Zeit, bevor der Großformatdruck wirklich an Fahrt gewann, als Schilderhersteller Vinylbuchstaben und -formen routinemäßig auf einem Schneideplotter ausschnitten. Trotz des Aufkommens des Digitaldrucks und der Leichtigkeit, farbenfrohe Grafiken zu produzieren, nehmen viele Unternehmen immer noch eine überraschende Menge dieser Art von Arbeit in Anspruch. Schneideplotter können auch zum Ausschneiden von Aufklebern, Kleinauflagen, Fahrzeug- und Fensterbeschriftungen und einer Reihe ähnlicher Arbeiten sowie Mustern für die Textilproduktion verwendet werden.

Das Wichtigste, worauf Sie achten müssen, ist der Schneiddruck, denn je größer der Druck ist, den die Schneidklinge ausüben kann, desto größer ist die Bandbreite an Materialien, die sie durchtrennen können. Schneideplotter sollten auch unterschiedliche Schnittarten anbieten können, vom Halbschnitt durch die oberste Lage bei unbeschnittener Trägerfolie bis hin zum Vollschnitt durch die ganze Folie, sowie perforierte Schnitte. Das andere zu testende Problem ist die Fähigkeit, um Ecken zu schneiden, sowohl in Bezug auf die Genauigkeit beim Befolgen des Schnittmusters als auch in Bezug auf die Qualität des Schnitts selbst, ohne das Material um die Schnittlinie herum zu zerreißen.

Natürlich sollten diese Plotter auch über ein optisches System verfügen, um Passermarken zu erkennen, um das Messer auszurichten und zu wissen, wo man anfangen muss. Und es sollte ein Barcode-Lesegerät vorhanden sein, um das richtige Schnittmuster für die jeweilige Aufgabe auszuwählen.

Schneideplotter

Es sind mehrere Schneideplotter erhältlich, viel zu viele, um sie hier alle aufzulisten, deshalb haben wir einige der gängigsten Modelle herausgesucht, um die verfügbaren Funktionen zu veranschaulichen.

Mimaki hat gerade eine neue Reihe von Schneideplottern der Einstiegsklasse auf den Markt gebracht, die CG-AR-Serie. Mark Sollman, Produktmanager bei Mimaki Europe, kommentierte: „Früher begannen viele Schilderhersteller mit einem Schneideplotter, bevor sie auf einen integrierten Drucker umstiegen, daher sind Schneideplotter für uns sehr wichtig.“


Mimaki hat kürzlich eine neue CG-AR-Serie von Schneideplottern vorgestellt, darunter diese 600-mm-Version. © Nessan Cleary

Es gibt drei Modelle, wobei der Hauptunterschied in den Schnittbreiten 606 mm, 1070 mm und 1370 mm liegt. Mimaki hat den Schneiddruck auf 550 g verbessert, wodurch sie eine breitere Palette von Materialien schneiden können, darunter PVC, Gummiplatten und auch Karton. Sie haben eine Schnittgeschwindigkeit von 750 mm/sec. Es gibt auch eine optionale Linienmarkierungslehre zum Erstellen einer Faltlinie, die für Anwendungen wie Verpackungen nützlich ist.

Roland verkauft die Camm-1 GR2-Serie, die den 1,6 m breiten GR2-640 und den 1,3 m breiten GR2-540 umfasst. Diese können eine Schnittkraft von 600 g erzeugen und mit einer Schnittgeschwindigkeit von bis zu 1530 mm/s bei einer Genauigkeit von 0,25 mm laufen. Sie können in die Drucker von Roland integriert werden und erkennen Schnittmarken für einen Druck- und Schneide-Workflow. Sie werden mit einer GR2-Edition der FlexiSign-Designsoftware von SAi geliefert.

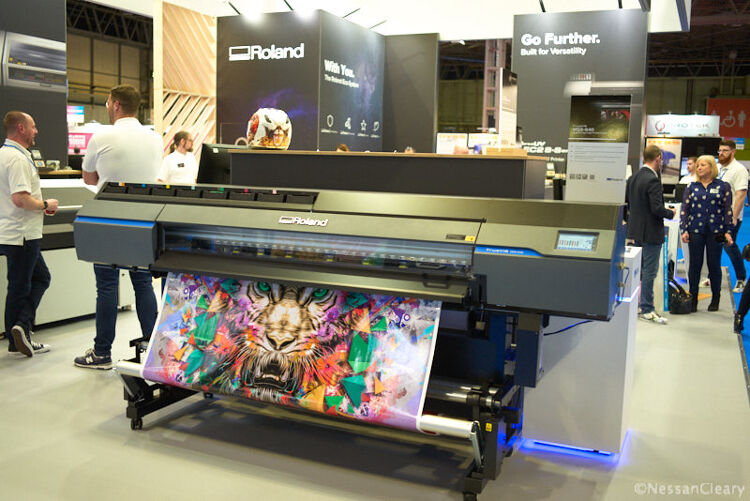

Roland hat die dritte Generation seiner Drucker-Schneidemaschinen der TrueVis VG-Serie auf den Markt gebracht. © Nessan Cleary

Für den Schilder- und Displaymarkt verkauft Summa die S-One-Reihe von Schleppmesserschneidern der Einstiegsklasse. Diese sind in verschiedenen Größen erhältlich, darunter 60 cm, 120 cm, 140 cm und 160 cm. Sie haben einen Messerdruck von bis zu 600 g und können mit einer Geschwindigkeit von 1131 mm/s mit einer Genauigkeit von 0,25 mm schneiden.

Summa umgeht das Risiko, dass das Schleppmesser das Medium zerreißt, wenn es die Richtung ändert, indem es den Schneidvorgang an den Ecken stoppt, das Messer durch die Ecke zieht und dann den Schneidvorgang erneut startet. Diese Plotter sind mit dem optischen Positionierungssystem OPOS von Summa ausgestattet, um die Registrierung beim Schneiden zu gewährleisten, sowie mit einem Barcode-Lesegerät, um automatisch sicherzustellen, dass die Schnittmuster mit den richtigen Jobs übereinstimmen. Summa verkauft auch die teurere S-Klasse 2, die einen Tangentialschnitt für schwierigere Substrate sowie ein Schleppmesser bietet.


Das Hauptangebot von Summa für den Schilder- und Displaymarkt ist dieser Schneideplotter S One D160. © Nessan Cleary

Graphtec stellt eine Reihe kostengünstiger Schneideplotter her, wie z. B. die FC9000-Serie. Diese ist in vier Breiten von 750 mm, 1000 mm, 1400 mm und 1600 mm erhältlich. Sie können eine Schnittkraft von 600 g und eine maximale Schnittgeschwindigkeit von 1485 mm/s erzeugen. Sie verfügen über einen Barcodeleser und sind vernetzbar. Sie werden mit der Graphtec Pro Studio-Software sowie einem Plug-in, Cutting Master 4, geliefert, das sowohl mit Adobe Illustrator als auch mit CorelDraw funktioniert.

Graphtec stellt diesen Schneideplotter FC9000 her, der in vier Breiten erhältlich ist. ©Nessan Cleary

Druck- und Schneidemaschinen

Abgesehen von speziellen Schneideplottern stellen mehrere Anbieter auch Rollendrucker mit integrierten Schneideköpfen her. Duncan Jefferies, Marketing Manager von Mimakis britischem Distributor Hybrid Services, argumentiert, dass sowohl integrierte als auch getrennte Schneideplotter Vorteile haben, abhängig von den Umständen eines einzelnen Schildergeschäfts. Er erklärt: „Ein integrierter Drucker und Schneideplotter benötigt weniger Platz und die Kapitalinvestition wird viel geringer sein. Und man könnte sagen, dass der Arbeitsablauf etwas einfacher ist, weil viele Prozesse automatisiert sind.“ Er fügt jedoch hinzu: „Im Allgemeinen entscheiden sich die Leute für dedizierte Drucker und Schneideplotter, weil die Produktivität höher ist und man gleichzeitig drucken und schneiden kann.“

Nichtsdestotrotz haben sowohl Roland als auch Mimaki kürzlich neue integrierte Printer-Cutter-Maschinen eingeführt. Mimaki kündigte eine neue Serie 330 von Solvent-Druckern an, die über einen XY-Schneideplotter verfügen, um die Medien zu schlitzen und in Längsrichtung zu schneiden. Das Sortiment umfasst die CJV-Druck- und Schnittversionen, die in Breiten von 1,3 m und 1,6 m erhältlich sind. Es gibt eine Auswahl an Tintensets mit bis zu acht Farben und einer Druckauflösung von bis zu 1200 dpi. Beim Schneiden kann er bis zu 450 g Druck erzeugen und mit bis zu 300 mm/s schneiden.

Roland hat seine TrueVis VG3-Lösemitteldrucker der dritten Generation vorgeführt, die in Breiten von 1,3 m und 1,6 m erhältlich sind. Dieser kann mit bis zu acht Farben bei einer Auflösung von 1200 dpi drucken. Beim Schneiden kann er einen Schnittdruck von 500 g erzeugen und mit bis zu 300 mm/s schneiden.

Software

Neben dem Schneideplotter müssen Sie eine Schneidedatei in einem Grafikprogramm wie Adobe Illustrator oder CorelDraw erstellen. Die meisten Anbieter liefern mit ihren Plottern auch ein Plug-in für diese Programme, mit dem die erforderlichen Passermarken erstellt werden können, die neben der Grafik gedruckt werden können. Die meisten RIPs sollten auch in der Lage sein, einen Barcode mit zusätzlichen Informationen zu erstellen. RasterLink von Mimaki kann beispielsweise einen ID-Cut-Barcode generieren, der sicherstellt, dass die Bediener den richtigen Druckauftrag mit dem richtigen Schneidpfad abgeglichen haben und dass die Blätter im Plotter richtig ausgerichtet sind.

Die meisten Händler verkaufen sowohl den Drucker als auch den Schneideplotter als Paket mit der zugehörigen Software, was billiger sein sollte, als die einzelnen Artikel einzeln zu kaufen. Es ist jedoch zu bedenken, dass der Schneideplotter eine viel längere Lebensdauer hat als jeder Drucker, sodass Sie den gleichen Schneideplotter noch lange verwenden können, nachdem Sie den Drucker aufgerüstet haben. Es ist daher sinnvoll zu überprüfen, ob die Software Sie darauf beschränkt, den Plotter mit der gleichen Druckermarke zu verwenden.
